I betongproduktindustrien er produksjonsprosesser vanligvis delt opp i to tilsynelatende uavhengige stadier: blandingsdesign og valg av formmateriale. Førstnevnte utføres av materialingeniører i laboratorier, mens sistnevnte anskaffes av produksjonsavdelinger basert på utstyrsparametere. Den sanne nøkkelen til å bestemme produktkostnad og kvalitet ligger imidlertid i å bygge bro over det tekniske gapet mellom disse to domenene.

Betongblandingsdesign er ikke en fast verdi – det er en direkte bestemmende faktor for formslitasje, levetid og overflatekvalitet. Å ignorere aggregategenskapene, vann-sementforholdet og komprimeringsmetodene i blandingsdesignet kan føre til at valg av formmateriale faller i fallgruvene "utilstrekkelig hardhet" eller "utilstrekkelig seighet", noe som til slutt resulterer i hyppige formendringer eller batchdefekter.

Nedenfor er de spesifikke effektene av tre kjernefaktorer i blandingsdesign på valg av formmateriale:

1. Aggregert hardhet og gradering: Bestemme "slitasjebeskyttelsen" til formstål

Tilslagene (sand, stein) i betong er de direkte "skjæreverktøyene" som forårsaker muggslitasje.

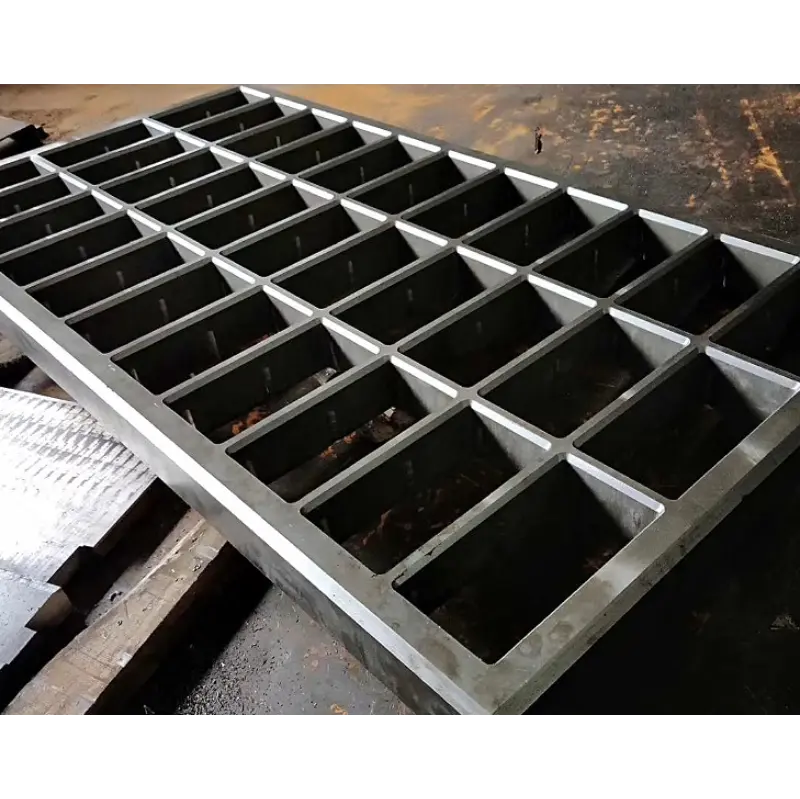

Høysilika/harde tilslag: Hvis blandingsdesignet bruker høysilika-knust stein eller produsert sand (med skarpe kanter),mugghulromsoverflaten vil tåle kraftig slitasje. I dette tilfellet er høykarbonlegert stål med dyp karburering og bråkjøling essensielt, for å sikre at overflatehardheten når HRC 58–62 for å motstå slitasje.

Dårlig gradering av tilslag: Når fine tilslag er for store eller graderingen er dårlig, øker den indre friksjonen til betongblandingen betydelig, noe som fører til økende motstand mot utforming. Hvis formen kun har høy hardhet uten tilstrekkelig seighet (kjernehardhet under HRC 35-40), blir den svært utsatt for sprekker på grunn av spenningskonsentrasjon under gjentatte trekkesykluser.

2. Vann-sementforhold og komprimering Metode: "Demoulding Concern" for muggsopp

Vann-sementforholdet påvirker ikke bare styrken, men også betongens vedheft til formoverflaten.

Lavt vann-sementforhold (tørrhard betong): Vanligvis brukt for høypresisjonsblokker, denne blandingen har lav fuktighet og høy viskositet. Det krever ekstremt høy overflatejevnhet (Ra ≤ 1,6) og passende trekkvinkler på formhulen. Hvis formoverflaten er ru, vil den tørr-harde blandingen feste seg sterkt, noe som forårsaker at produktet sprekker under avformingen eller unormal slitasje på formens arbeidsflate.

Høyfrekvent vibrasjonskomprimering: Hvis blandingsdesignet er avhengig av intens vibrasjon for fortetting, må hele formen tåle høyfrekvente påvirkninger. I slike tilfeller må materialvalg unngå sprø verktøystål og i stedet ta i bruk krom-molybdenlegerte stål som 42CrMo, og utnytte deres utmerkede tretthetsbestandighet for å forhindre brudd på muggsubstratet.

3. Sementtype og tilsetningsstoffer: Det "kjemiske angrepet" på muggsopp

Dette er en lett oversett usynlig faktor.

Alkali-aggregatreaksjon og korrosjon: Ved bruk av sementer med høyere alkalitet, eller når tilsetningsstoffer inneholder forhøyet sulfidinnhold, kan etsende midler lett utvikles i fuktige og varmeherdende miljøer. Hvis formens overflateslitasjelag inneholder mikrosprekker, vil korrosjon forplante seg fra overflaten og innover, og akselerere substratsvikt. I slike tilfeller krever formoverflaten anti-korrosjonsforsterkende behandlinger eller valg av spesielle stålkvaliteter med bedre korrosjonsbestandighet.

Bransjeinnsikt: Fra "Reactive Mold Replacement" til "Proactive Adaptation"

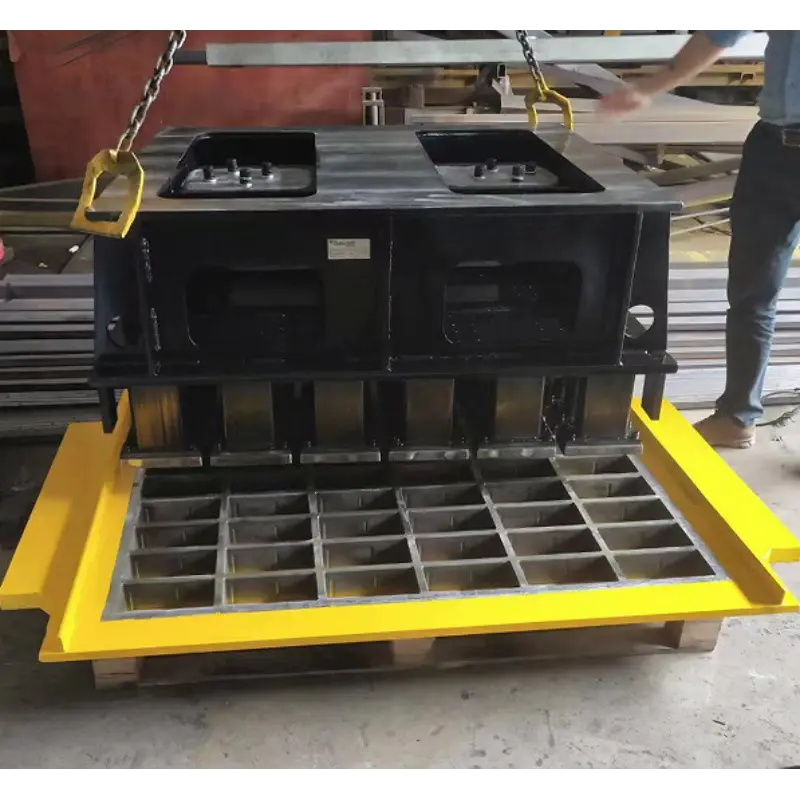

Som en formprodusent,Fujian Unik Mold Technology Co., Ltd. har observert under tjenesten til globale kunder at 80 % av for tidlige muggfeil (som unormal slitasje og sprekker) ikke er forårsaket av stålkvalitetsproblemer i seg selv, men av misforhold mellom valg av formmateriale og kundens faktiske blandingsdesign.

Profesjonelle moldleverandører bør derfor ikke bare tilby standardiserte produkter. I utvelgelsesfasen bør produsenter proaktivt innhente tre viktige opplysninger fra kunder:

Aggregattype og maksimal partikkelstørrelse – for å vurdere alvorlighetsgraden av slitasje.

Dannende trykk og vibrasjonsfrekvens – for å bestemme nødvendig stålseighet.

Forventet daglig produksjon og krav til total levetid – å foreslå, basert på kostnads- og presisjonsbehov, om behandling med dobbel hardhet (hardt ytre med tøff kjerne) eller komposittbeleggingsprosesser bør tas i bruk.

Konklusjon: Betongblandingsdesign representerer «etterspørselssiden», mens valg av formmateriale er «responssiden». Bare ved å oversette de fysiske og kjemiske påkjenningene som ligger i blandingsdesignet til spesifikke materialytelsesindikatorer (hardhetsgradient, bøyestyrke, korrosjonsmotstand) kan vi virkelig oppnå langsiktig stabilitet i produktpresisjon og optimalisere totalkostnaden. Forholdet mellom leverandører og kunder bør overskride enkle transaksjoner og utvikle seg til dypt teknisk samarbeid basert på materialvitenskap.
